I-1B型浓浆泵概述
I-1B型浓浆泵是一种单螺杆式输运泵,本系列浓浆泵接触物的零件均选用不锈钢,螺杆衬套用中硬度橡胶制作.适用于化工、食品、酿造、制药等行业中输送介质含有一定浓度、粘度固体颗粒的液体或浆料.
口径:25-150mm,流量:2.39-35m3/h,扬程:50-120m,吸程:2-3m,温度:0℃— 120℃, 材质:轴不锈钢、整体不锈钢,整体碳钢.如有特殊要求可以定加工.
I-1B型浓浆泵特点原理及应用范围
I-1B型浓浆泵是单螺旋杆式容积泵,该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动,使浓浆液沿螺旋槽由吸入口推移到排出口,实现泵的输送功能.
1,I-1B型浓浆泵可输送高浓度高粘度及含有颗粒的悬浮浆液;
2,输送液流稳定,无过流,脉动及搅拌,剪切浆液现象;
3,排出压力与转速成正比,通过变速机或调速电机可实现流量调节;
5,自吸能力强,不用装底阀可直接抽吸液体;
6,泵可逆转,液体流向由泵的旋转方向来改变,适用于管道需反正向冲洗的场合;
7,运转平稳,振动,噪声小;
8,I-1B型浓浆泵结构简单,拆装维修方便;
I-1B型浓浆泵广泛应用于食品加工,酿造,造纸,制药,化工,建筑,矿山,油田,环保等各种行业.
I-1B型浓浆泵结构型式与材质
I-1BB型:壳体铸铁,传动件(主轴,螺杆轴和绕轴)为2Cr13不锈钢制造,适用于一般中性浓浆液的输送,一般微酸,碱浆液的输送.
I-1BF型;传动件和接触浆液的部件均由不锈钢制造,适用于食品,制药及耐腐蚀性浆液的输送.
橡胶衬套有一般耐磨橡胶,食用橡胶和耐油橡胶供用户选择.
传动方式有电机与泵轴直接联接,电机经减速器与泵直接联接,调速电机经减速器与泵联接.
陪用电动机有一般封闭式,防爆式和电磁调速或无级变速式供用户选择.

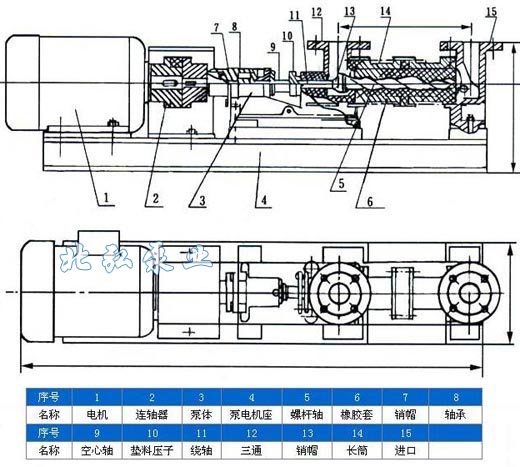

1-1B型浓浆泵结构图
1-1B型浓浆泵 性能参数
| 型号 | 流量 m3 /h | 扬程 m | 压力 MPa | 转速 r/min | 功率 KW | 进出口
口径 mm |
| I-1B1寸 | 1.5 | 50 | 0.5 | 960 | 1.1 | 25 |
| 100 | 1 | 960 | 2.2 |
| I-1B1.5寸 | 3.2 | 80 | 0.8 | 960 | 2.2 | 40 |
| 120 | 1.2 | 960 | 4 |
| I-1B2寸 | 5.6 | 80 | 0.8 | 960 | 3 | 50 |
| 120 | 1.2 | 960 | 5.5 |
| I-1B2.5寸 | 6.5 | 80 | 0.8 | 960 | 3 | 65 |
| 120 | 1.2 | 960 | 7.5 |
| I-1B3寸 | 12 | 60 | 0.6 | 960 | 5.5 | 75 |
| 120 | 1.2 | 960 | 11 |
| I-1B4寸 | 16 | 60 | 0.6 | 960 | 7.5 | 100 |
| I-1B5寸 | 19 | 60 | 0.6 | 960 | 11 | 125 |
| I-1B6寸 | 38 | 60 | 0.6 | 720 | 11 | 150 |
| 老型 |
| I-1B1寸 | 1.1 | 30 | 0.3 | 960 | 2.2 | 25 |
| I-1B1.5寸 | 3 | 80 | 0.8 | 960 | 3 | 40 |
| I-1B2寸 | 5.4 | 80 | 0.8 | 960 | 3 | 50 |
| I-1B3寸 | 10 | 60 | 0.6 | 960 | 7.5 | 75 |
| I-1B4寸 | 13 | 60 | 0.6 | 960 | 11 | 100 |
| I-1B5寸 | 15 | 60 | 0.6 | 960 | 15 | 125 |
1-1B型浓浆泵减速时的性能参数
| 型号 | 流量 m3 /h | 扬程 m | 压力 MPa | 转速 r/min | 功率 KW | 进出口
口径 mm |
| I-1B1寸 | 1.1 | 50 | 0.5 | 720 | 0.75-8级 | 25 |
| 100 | 1 | 720 | 1.5-8级 |
| I-1B1.5寸 | 2.4 | 80 | 0.8 | 720 | 1.5-8级 | 40 |
| 120 | 1.2 | 720 | 3-8级 |
| I-1B2寸 | 4 | 80 | 0.8 | 720 | 2.2-8级 | 50 |
| 120 | 1.2 | 720 | 4-8级 |
| 3 | 80 | 0.8 | 510 | 2.2（齿轮减速） |
| 120 | 1.2 | 510 | 3（齿轮减速） |
| I-1B2.5寸 | 5 | 80 | 0.8 | 720 | 3-8级 | 65 |
| 120 | 1.2 | 720 | 4-8级 |
| 4 | 80 | 0.8 | 510 | 2.2（齿轮减速） |
| 120 | 1.2 | 510 | 4（齿轮减速） |
| I-1B3寸 | 9 | 80 | 0.8 | 720 | 4 | -8级 | 70 |
| 5.5 |
| 120 | 1.2 | 720 | 7.5-8级 |
| 6.5 | 80 | 0.8 | 510 | 4（齿轮减速） |
| 120 | 1.2 | 510 | 5.5（齿轮减速） |
| I-1B4寸 | 10 | 60 | 0.6 | 510 | 5.5（齿轮减速） | 50 |
| I-1B5寸 | 12 | 60 | 0.6 | 510 | 7.5（齿轮减速） | 75 |
| I-1B6寸 | 16 | 60 | 0.6 | 510 | 11（齿轮减速） | 100 |
